德州大學實驗室氫氣管道安裝工程

閱讀量: 時間:2022-07-04 21:17:33

  現代化大學實驗室供氣系統,多數采用集中供氣的方式,旨在節約實驗室內空間,另外實驗室供氣安全也是很重要的,尤其對于高校實驗室,大學生在化學試驗操作時,氣體管路系統的安全值得大家共同去關注。本次設計的大學實驗室供氣系統共有2種高壓氣體,分別為高純氬氣和高壓氫氣供氣管道及使用點。根據德州大學分析儀器對氣體流量及氣體潔凈度的要求,管道采用1/4”外徑,內表面BA級的不銹鋼管道。所有管路在氣瓶間集中后,沿實驗樓外墻(加蓋活動蓋板以便于維修和檢測)至二樓,穿外墻貼進入實驗室(1/4”管徑),在分析儀器的附近預留出口點,每路供氣系統管路設計有排空管道。

  一、德州大學實驗室高壓氫氣系統技術慨述

  1、可燃與助燃氣體應分開放置。

  2、相互間可能反應的氣體應分開放置。

  3、同類不同濃度的氣體應盡量放置在一起。

  4、大學實驗室內安裝泄漏報警裝置。

  5、氫氣氣瓶間及供氣管路安裝回火防止閥,單向閥,保證用氣安全。

  二、氫氣管路設計、規劃要點

  1、氣瓶閥出口為GB標準的外螺紋形式,為了便于管路系統與氣瓶連接,故從大學實驗室氣瓶閥出口到管道系統設置轉換接頭,2種氣源,每路進氣必須連接2個鋼瓶,并設計有排風管路方便吹掃管路。

  2、為了方便更換氣瓶,從學校儲氣間氣瓶接頭到調節閥之間應設有耐高壓的不銹鋼螺旋管。

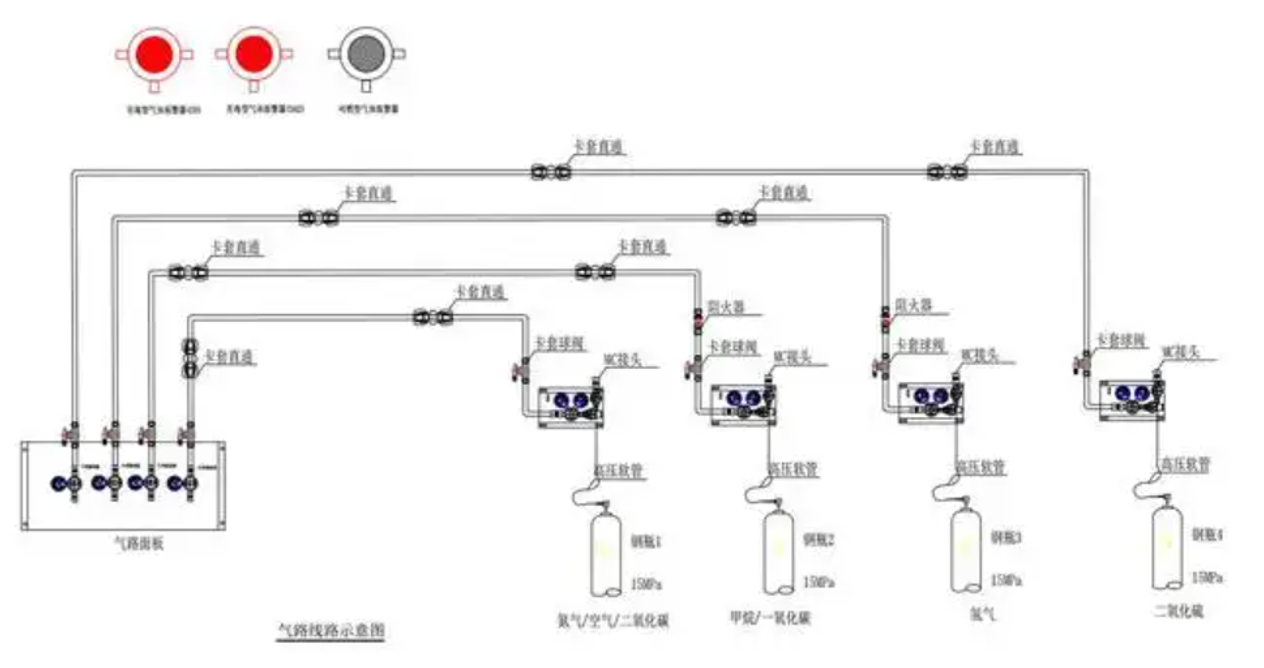

  德州大學氫氣氣瓶減壓系統圖片

  3、由于氣瓶內部的氣體壓力大,使用點的壓力較小,氣體壓力有變化,而且數值差距較大,故應在氣瓶出口處設置一級減壓閥。另外,對于大學內多種精密儀器對氣體壓力的準確性和穩定性要求較高,故應在氣體的出口點處設置二級減壓閥,每種氣體的系統中應設有在緊急情況下能夠快速切斷供氣的裝置一開關閥,為了開關系統的方便和快捷,本項目中開關閥采用球閥,為了防止更換氣瓶時外界空氣進入管路系統,應設置清洗閥,在H2、高純02和C2H2系統中,為了防止回火現象的發生,應加裝防爆逆止閥。

三、德州高校實驗室氣體管路設計要求

      1. 根據實驗室的??量.計算供?壓?、流?和管道的內徑,所有?體主管道原則上不低于 9 . 52mm ( 3 / 8in ,儀器空?主管道直徑為 12 . 7mm ) .管道末端.原則上不低于 6 . 35mm ( 1 / 4in ,也可根據實際使?量?定)。

  2、大學氫?、氬氣管道以及引?實驗室的各種?體管道?管宜明敷。當管道井、管道技術層內敷設有氫?、氧?和煤?管道時,應有換? 1 次/ h ~ 3 次/ h 的通風措施。

  3、實驗室內易燃?體(如?炔、氫?等)需要和其他?體分開,防爆防炸。

  4、 按標準單元組合設計的通?實驗室,各種?體管道也應按標準單元組合設計。

  5、穿過實驗室墻體或樓板的?體管道應敷在預埋套管內,套管內的管道不應有焊縫。管道與套管之間應采??燃燒材料嚴密封堵,

  6、 氫?管道的末端和最?點宜設放空管,高校實驗室放空管應?出屋?3m以上,并應設在防雷保護區內,氫?管道上還應設取樣?和吹掃?。

  7、大學內氫?管道應有導除靜電的接地措施,有明確接地要求的?體管道其接地和跨接措施應按照國家現?有關規定執?。

  四、 德州大學實驗室氫氣管道敷設安裝要求

  a )輸送?燥?體的管道宜?平安裝,輸送潮濕?體的管道應有不?于 0 . 3 %的坡度,坡向冷凝液體收集器,

  b )氧?管道與其他?體管道可同架敷設,設計的德州大學實驗室管道間距不得?于 0 . 25m ,氫?管道應處于除氫?管道外的其他?體管道之上。

  c )氫?管道與其他可燃?體管道平?敷設時,其間距不應?于50cm,管道交叉敷設時,其間距不應?于 0 . 25m ,氫氣管道分層敷設時,氫?管道應位于上?,室內氫?管道不應敷設在地溝內或直接埋地,不得穿過不使?氫?的房間。

  五、德州大學氫氣管道工程安裝示意圖

德州大學實驗室氫氣管道安裝圖片

德州大學氫氣管道工程配氣系統工程,可實現單組或2種氣體以上的多組氣體的混合配氣要求,配氣準確重復性高,可滿足多種氣態的濃度配比,系統全自動PID控制,操作方便,所有管件閥門采用SUS316L材質,內外潔凈,防腐耐用,本配氣系統根據使用要求非標定制,供貨周期為45-60天;
